RST-Q系列多回转阀门电动装置安装和拆卸
发布时间:2020/10/26浏览次数:491

安装和拆卸:


允许阀门电动装置任意位置安装,但必须注意电机尽量呈水平位置,电器箱盖呈水平或垂直

向上状态为推荐安装方式,这样有利于润滑、调试、维护和手动操作。




接线注意事项

 用手轮将阀门开启至50%开度处,按下开发或关阀键,检查阀门的旋向是否与按键对应,如

果不一致立即按停止按钮。切断三相电源,调换三相电源中的任意两相。


转矩控制机构调整

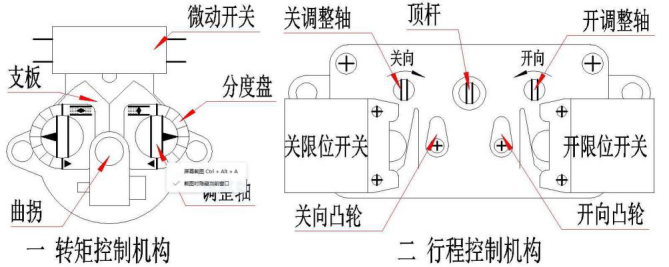

转矩控制机构(如下图一):由曲拐,挡块,凸轮分度盘,支板和微动开关组成,当输出

轴受到一定阻转矩后,蜗杆除旋转外,还产生轴向位移,带动曲拐旋转,同时使挡块也产生一个

角位移,从而迫近凸轮,使支板上抬。当输出轴上的转矩增大到预定值时,则支板上抬直至微动

开关动作,切断电源,电机停转,以实现对电动装置输出转矩的控制。

6.1.2 转矩控制机构调整:首先调整关转矩;从小转矩值开始,逐渐增大转矩值直到阀门关严

为止。根据阀门工作特性调整开关方向 转矩,一般开放向转矩要比关方向转矩大以上调整均在

空载无介质压力等因素下调整,在有压力,温度时应注意其能否关严。如关不严则要适当增加转

矩值以关得严打得开为准。
