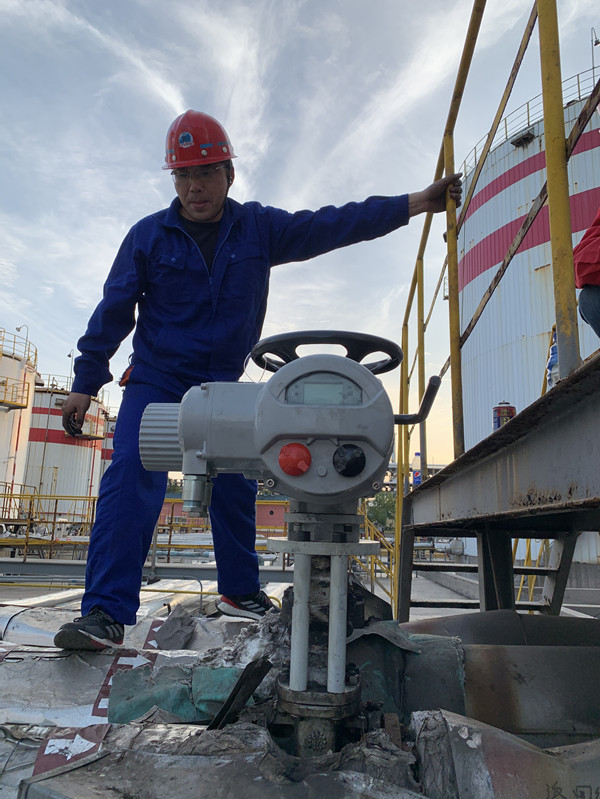

电动执行机构是工业自动化系统中的执行单元,广泛应用于电力、化工、石油、冶金等行业的压力、温度、流量控制。电动执行机构在工业现场与阀门配套使用,是一种机电一体化的现场设备。它通过控制各类阀门内部截流件的位置,来控制和调节系统中的压力、流量和温度。1.1结构组成电动执行机构主要由电动机、机械传动部分和电气控制部分组成,电动执行机构结构传统的电动执行机构机械传动部分主要由蜗轮蜗杆部件、输出轴部件、主箱体、连接法兰和手动操作机构组成;位置传感器将电动执行机构的机械位置转换为电信号供电气控制部分使用,以实现位置控制;转矩传感器将电动执行机构所承受的力转换成电信号供电气控制部分使用,以保护阀门和电电动执行机构;电气控制组件、人机接口组成电动执行机构的电气控制部分,控制电动执行机构运行。采用直驱电机的新型电动执行机构由直驱电机、手动操作机构和电气控制部分组成。直驱电机的应用使得原执行机构中的蜗轮蜗杆传动组件、位置传感器与转矩传感器,以及与它们配套的机械零部件和电子器件不再需要,大大简化了执行机构的结构,缩小了电动执行机构执行机构的体积。采用直驱电机还具有动态响应快、控制精度高、平均无故障时间(MTBF)长、日常维护工作量小等优点。
